Како да направите машина за свиткување профилна цевка со

Профилните цевки се широко распространет материјал кој се користи за креирање на мебел, производство на разни метални конструкции, украсување на ентериерот и др. Нивната карактеристика е висока сила на свиткување, што е добро од една страна, но од друга страна, во голема мера го усложнува процесот на виткање за да создаде закривен дел. Сепак, овој проблем може да се реши со помош на специјална машина.

Ако често треба да се занимавате со обликувани цевки, тогаш ваков механизам нужно мора да се стекне. Во оваа статија ќе погледнеме како да се направи машина за виткање за профилна цевка со свои раце, бидејќи цената на готовата опрема е многу висока.

Изработка на машини

Основа

На прв поглед може да изгледа дека е многу тешко да се направи уред сличен на машините за свиткување за профилирана цевка. Сепак, човек кој знае како да се справи со метал и машина за заварување е сосема способен. Главната работа - да се пријде на работа полека и во фази.

Треба да започне со производство на цврста база - метална маса. Можете да го извршите од метален профил или друг материјал. Најважно е тоа што е стабилна и издржлива, инаку, дури и добро извршениот механизам ќе биде бескорисен.

Производствен механизам

Штом масата е подготвена, можете да продолжите со изработката на самиот механизам. За да го направите ова, пред сè, подгответе три шахти кои ќе се користат за свиткување на дел. Оските се дебели метални ролки, кои нужно имаат оска за ротација.

Тие можат да се нарачаат во работилницата или да се бараат на продажба на "пазари за болви". Кога овие делови се подготвени, треба да направите случај за механизмот и да го комплетирате собранието.

Наставата е како што следува:

• Пред сè, неопходно е да се намали куќиште за уред од метален слој со дебелина од најмалку 5 мм, кој се состои од два трапезоиди, меѓу кои се шахтите.
• Потоа во добиените трапезоидни дупки мора да се направат за оските на ролните. Две врати треба да се наоѓаат над табелата, а третата над нив, на еднаква далечина од нив.
• Треба да се има на ум дека растојанието помеѓу двата долни шахти го одредува радиусот на свиткување. За да се направи домашна машина за виткање за профилна цевка беше универзална, дизајнот може да биде комплициран и радиусот може да се прилагоди, зашто само треба да направите неколку седишта за ролери, што ќе ви овозможи да го смените растојанието помеѓу нив. Локацијата на горниот ролери го одредува максималниот дијаметар на цевките со кои можете да работите. Неговата положба исто така може да се прилагоди со шипка со навој, што овозможува да се движи вратилото по водилата и истовремено да биде безбедно фиксирано.
• Следно, треба да ги поправите деталите за случајот на работната маса. Ова може да се направи со заварување или зацврстување. Во вториот случај, потребно е да се обезбедат свиткани уши со дупки одоздола. Растојанието меѓу деловите на телото треба да одговара на ширината на шахтите.
• По одредување на случај на основата, треба да ги инсталирате останатите делови.

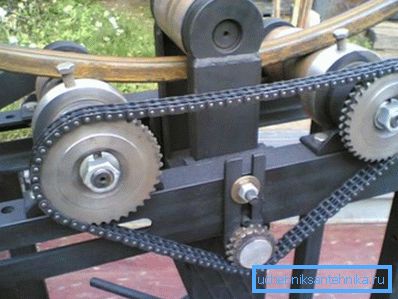

• Кога ќе се инсталираат осовините, треба да се внимава да се префрли вртежниот момент на нив.. Најдобрата опција е механизам на ланецот. За ова треба да купите синџир со три брзини.

Треба да се инсталираат два брзини на долните шахти. Третиот ќе служи како затегнувач, кој се наоѓа подолу помеѓу двата горни брзини.

• Потоа, на една од шахтите треба да закачите рачка за ротација.

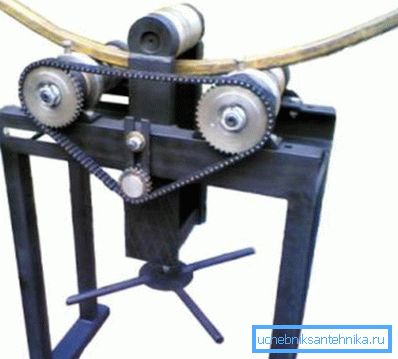

Сега машината за свиткување на профилната цевка е подготвена. Останува само да се добие профилот помеѓу горните и долните шахти и да се обиде производот во акција.

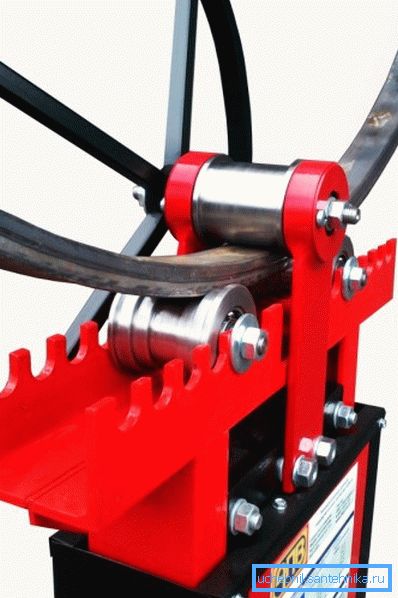

Ако во сите фази целата работа е направена без грешки, тогаш функционалноста на производот и неговиот дизајн целосно ќе се усогласат со оригиналната машина. Се разбира, и покрај сите трошоци што ќе бидат потребни за купување на делови, цената на таквата машина ќе биде непропорционално пониска од цената на готовата опрема. (Видете исто така написот за цевки за цевководи: карактеристики.)

Изработка на едноставен дизајн

Ако немате можност или време да извршите полноправна машина според шемата опишана погоре, тогаш во овој случај постои поедноставна опција. За уредот на овој дизајн ќе треба:

Совет! Ако не постои бетонска плоча, можете сами да ја истурите бетонската база и да чекате додека не се стврдне.

За извршување на таква конструкција е многу едноставна:

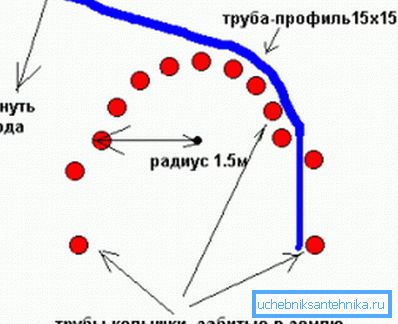

• Прво, врз основа на потребата да се извлече радиус на свиткување.
• Потоа, по линијата на свитката, треба да направите 10 дупки на исто растојание едни од други.
• Понатаму во дупките неопходно е да се поправат металните иглички (ако базата се истури, иглите може да се бетонираат).
• На двете екстремни иглички, неопходно е да се изврши механизам за фиксирање на цевки - ова може да биде во близина на дополнителен пин, приклучок за кука или нешто друго.

Значи, дизајнот е подготвен. За да се свитка профил, треба да го поправите својот крај на највисокиот игла и полека да се наведнуваат околу другите рамки. Кога предметот се прицврстува со последниот пин, тој мора да биде фиксен и останат во таква форма за некое време.

Совет! За да може полесно да се свитка цевката, прво мора да се загрева.

Заклучок

Многу е едноставно да се изврши машина за свиткување во обликувани цевки, кои имаат некои вештини за работа со метал. Единственото нешто што треба да го потрошите на делови што не може да се направи самостојно. Ако немате потреба од постојано свиткување на цевки, можете да направите поедноставен дизајн, кој ќе потрае многу помалку време и пари за производство, иако за него ќе треба многу повеќе напори за свиткување на профилот.

Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
